Chèn Antre
Avèk pre-anplifikatè analòg ki ba-bri, opinyon siyal DXA -001 ka chanje pou opere nan mòd vòltaj sèl oswa diferans, ak bri opinyon se 10 nV/√Hz. Enpedans antre a se 10 MΩ ak sansiblite vòltaj opinyon plen echèl la varye ant 1 nV ak 1V. Anplis, DXA-001 ka itilize tou pou mezi aktyèl ak pwogrè aktyèl varyab 10^6 oswa 10^8 V/A. De filtè liy (50/60 Hz ak 100/120 Hz) yo fèt pou elimine entèferans ki gen rapò ak liy. Yo bay anplifikatè pwogram pwogramasyon an pou ajiste rezèv dinamik sistèm lan selon grandè siyal la antre, pou DXA -001 gen yon rezèv dinamik natirèlman gwo jiska 100dB. Pousantaj echantiyon 312.5KSPS detèmine pa yon konvètisè A/D ak presizyon 24-bit epi yo fèt yon filtè espesifik pou evite alyas.
Chèn referans
Yo nan lòd yo bay siyal referans pou DXA{{0}}, yo ka itilize yon onn sinis oswa onn kare ki aplike deyò, oswa pwòp sous referans entèn li yo sentetize. Lè enstriman an mete nan mòd referans entèn, entèn presizyon estabilize osilator la ak algorithm sentèz dijital yo itilize pou jenere pwodiksyon sinewave ki miltipliye siyal la opinyon, pa gen nòmalman okenn bri faz referans lè w ap chwazi mòd referans entèn yo. Lè w ap pran avantaj de teknik chanjman faz dijital la, faz siyal referans la ka ajiste ak rezolisyon 0.01 degre. Mòd referans entèn la ka opere nan yon frekans fiks soti nan 1 MHz a 100 kHz. Anplis de sa, referans ekstèn lan aplikab tou pou DXA -001, ki gen ladan siyal referans sinewave ak siyal referans lojik TTL. Yo aplike kwen k ap monte ak dèyè siyal referans ekstèn lan pou deklanche Bouk entèn Faz Locking Loop (PLL). Dapre frekans siyal referans la, DXA -001 ka fè deteksyon amonik. Frekans maksimòm Harmony mezirab yo se 32767 fwa frekans debaz, epi li se tou mwens pase frekans maksimòm operasyonèl nan 100 kHz.
Ekspozisyon

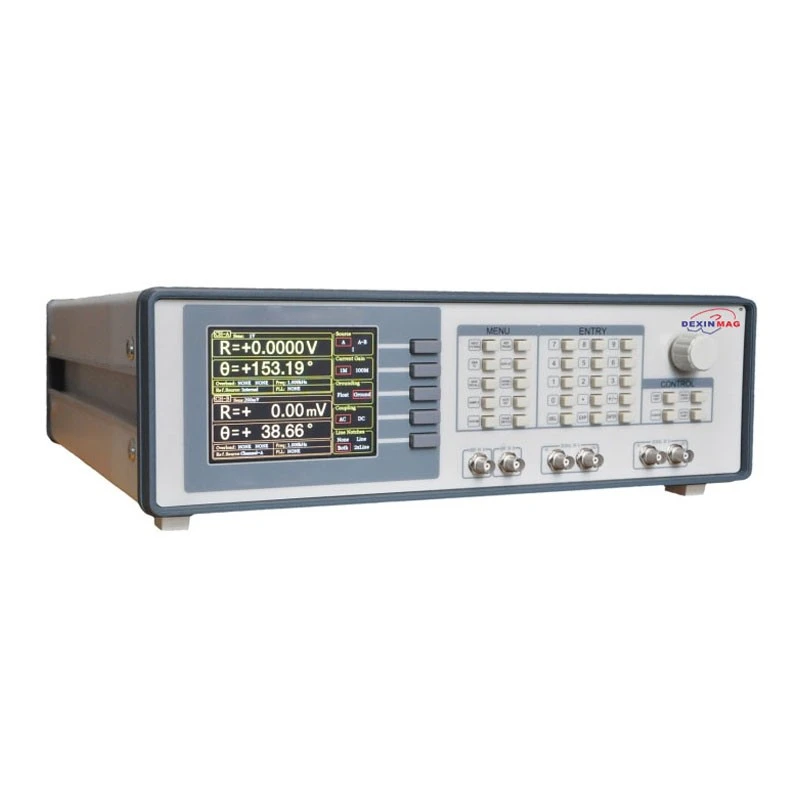

DXA-001 sèvi ak ekspozisyon koulè TFT 5.6 pous 640×480 kòm ekran li. Done yo mezire pa DXA-001, tankou, X, Y, R, θ, yo estoke nan jiska kat tras. Valè tras yo ka parèt kòm yon graf ba oswa kòm yon tablo teren ki montre valè tras yo kòm yon fonksyon tan.
Anplis, DXA-001 ka montre trase polè, ki montre fazò ki konpoze de konpozan nan faz ak kwadrati siyal la. Tout ekspozisyon yo ka fasilman echèl pa operasyon manyèl, ak karakteristik oto-echèl la disponib pou optimize ekspozisyon byen vit. Ekran an ka configuré kòm yon sèl gwo ekspozisyon oswa de ekspozisyon orizontal-fann.
Mezi miltip-amonik similtane
Anplifikatè tradisyonèl faz fèmen ka sèlman mezire siyal frekans fondamantal oswa yon sèten ware Harmony an menm tan an, kidonk li pa ka satisfè egzijans la nan kèk okazyon lè yo mezire konpozan frekans miltip an menm tan nesesè. Nan fen dijital la, DXA-001 konbine FPGA ak ARM teknoloji, ki gen pi laj Pleasant pwosesis ak yon kad dijital ki pi fleksib. Presizyon pwosesis dijital la ka rive jwenn 48 bit epi li ka mezire 3-konpozan Harmony chanèl an menm tan, sa ki fè yon sèl DXA-001 egal a twa anplifikatè tradisyonèl faz fèmen.
Operasyon Remote
Entèfas RS232 pou USB yo sou DXA-001 pèmèt tout operasyon manyèl nan yon òdinatè kontwole, ki gen ladan anviwònman oswa entèwogasyon kontwòl ak lekti done yo. Yo bay pwogram LabVIEW gratis. Li fè li fasil pou mete kanpe ak kouri eksperyans konplèks, tankou kontwòl remote nan chak fonksyon enstriman. Meni ekspozisyon pwogram LabVIEW ofri a pèmèt kliyan yo obsève tout kòmandman yo resevwa ak repons enstriman an pwodui.
Chanèl siyal
| Mòd opinyon vòltaj | Single-ended oswa diferans |
| Sansiblite plen echèl | 1 nV a 1 V nan yon sekans 1-2-5 |
| 1 fA a 1 µA | |
| D 'aktyèl | 106 oswa 108 V/A |
| Enpedans | |
| Vòltaj | 10 MΩ |
| Kouran | 1 kΩ nan tè vityèl |
| C.M.R.R | >100 dB a 10 kHz, diminye |
| Rezèv dinamik | >120 dB |
| Jwenn presizyon | 0.2% tip, 1% max |
| Vòltaj bri | 5 nV/√Hz nan 997 Hz |
| Kouran bri | 5 fA/√Hz nan 97 Hz |
| 13 fA/√Hz nan 997 Hz | |
| Filtè liy | 50/60 Hz ak 100/120 Hz |
| Atè | BNC plak pwotèj ka chita oswa flote atravè 10 kΩ nan tè |
Chèn referans
| Antre | |
| Gamme frekans | 1 mHz a 102 kHz |
| Antre referans | TTL oswa Sine |
| Enpedans Antre | 1 MΩ |
| Nivo referans kare | VIH>3V, VIL<0.5V |
| Sine referans siyal | >1 Hz |
| >400 mVpp | |
| Faz | |
| Rezolisyon | 0.001 degre |
| Erè faz absoli | <1° |
| Erè faz relatif | <1 mdeg |
| Faz bri | |
| Ref entèn. sentèz,<0.0001 deg at1 kHz | |
| Ref ekstèn. 0.001 degre nan 1 kHz (100 ms tan konstan, 12 dB/oct) | |
| Flote | |
| <0.01 deg/℃ below 10 kHz | |
| <0.1 deg/℃ above 10 kHz | |
| Deteksyon amonik | 2F, 3F, …nF rive 102 kHz (n<32,767) |
| Tan akizisyon | |
| Entèn Ref. | Akizisyon enstantane |
| Ekstèn Ref. | (2 sik + 5 ms) oswa 40 ms, kèlkeswa sa ki pi gwo |
Demodulatè
| Estabilite | |
| Sorti dijital | pa gen okenn derive zewo sou tout seri |
| Ekspozisyon | pa gen okenn derive zewo sou tout seri |
| Sorti analòg | <5 ppm/℃ for all dynamic reserve settings |
| Harmonik rejè | -90 dB |
| Konstan tan | 10 µs a 3 ks (<200 Hz) |
| 10 µs to 30 s (>200 Hz) | |
| Filtè synchrone | Disponib anba a 200 Hz (18, 24 dB/oktob woulib lage) |
Osilator entèn
| Frekans | Ranje 1 mHz a 102 kHz |
| Presizyon | 2 ppm {{1}% µHz |
| Rezolisyon | 1 MHz |
| Distòsyon | -80 dBc (f<10 kHz),-70 dBc (f>10 kHz) |
| Anplitid | 0.001Vrms a 5 Vrms (Rezolisyon: 1 mVrms) |
| Presizyon | 1% |
| Estabilite | 50 ppm / degre |
| Sòti Sine | |
| Sine siyal, enpedans pwodiksyon 50 Ω | |
| Sorti TTL | 5V TTL / CMOS nivo, enpedans pwodiksyon 200Ω |
Ekspozisyon
| Ekran | 5.6 pous, 640 × 480 TFT |
| Fòma ekran | Ekspozisyon sèl oswa doub |
| Montre kantite | Chak ekspozisyon montre yon tras, |
| tras yo ka defini kòm X, Y, R, θ | |
| Kalite ekspozisyon | Fòm nimerik, graf ba, trase polè ak tablo teren |
AUX Antre ak Sorti
| Sorti CH1 ak CH2 | |
| Fonksyon | Sòti X, Y, R, θ |
| Sòti Voltage | ± 10 V plen echèl. |
| 30 mA max pwodiksyon aktyèl | |
| Mizajou pousantaj | 312.5kHz |
| Antre AUX | |
| Fonksyon | 4 Antre chanèl |
| Anplitid | ± 10 V, 1 mV rezolisyon rapò |
| Enpedans | 1 MΩ |
| Sorti AUX | |
| Fonksyon | 4 Sòti chanèl |
| Anplitid | ± 10 V, 1 mV rapò rezolisyon |
| Kondwi kouran | ± 25mA max |
| Antre deklanche | |
| Fonksyon | TTL ekstèn deklanche yo itilize pou depo done |
| Ki monitè kè bebe Sòti | |
| Fonksyon | Pwodiksyon analòg yon anplifikatè siyal |
| Kondwi kouran | ± 40mA max |
Entèfas
RS-232 nan koòdone USB,
IEEE-488 koòdone (si ou vle).
Jeneral
| Kondisyon pou pouvwa | |
| Vòltaj | 220 ~ 240 V AC |
| 100 ~ 120 VAC (si ou vle) | |
| Frekans | 50% 2f60 Hz |
| Pouvwa | 30 W |
| Rejè ekipman pou pouvwa | 70dB @ 1MHz |
| Pwa | 11 KG |
| Dimansyon | |
| Lajè | 448 mm |
| Pwofondè | 513 mm |
| Wotè | |
| Ak pye | 148 mm |
Livre, anbake ak sèvi
Nou sipòte anbake pa lanmè, lè, ak livrezon eksprime. Sèvis nou yo satisfè yon seri de bezwen anbake, asire ke kliyan nou yo ka chwazi opsyon ki pi bon pou kondisyon espesifik yo. Nou vize satisfè atant yo lè nou bay livrezon pri-efikas ak alè.
Anplis kapasite anbake nou yo, nou bay priyorite tou bon jan kalite sèvis kliyan. Ekip nou an toujou pare pou bay enfòmasyon alè ak enpòtan sou chajman ou a, asire w ke ou kenbe ou enfòme chak etap nan wout la.
FAQ
1. Ki sa ki se yon anplifikatè lock-in?
Repons: Yon anplifikatè lock-in se yon enstriman elektwonik presizyon ki itilize pou mezire ak anplifye konpozan frekans espesifik nan yon siyal. Pa faz-bloke ak siyal la opinyon, li ka avèk presizyon ekstrè siyal fèb antere l 'nan background bri. Anplifikatè fèmen yo souvan itilize nan rechèch eksperimantal ak mezi egzak nan domèn tankou optik, elektwonik, ak mayetis.
2. Ki jan yon anplifikatè lock-in travay?
Repons: Prensip debaz yon anplifikatè lock-in se faz-synchrone fèmen siyal la yo dwe mezire ak yon siyal referans, epi apre filtraj, anplifikasyon, elatriye, li soti yon siyal nan ki tou de anplitid ak faz enfòmasyon yo te mezire. . Metòd sa a efektivman ekstrè siyal fèb, siprime bri background, ak amelyore sansiblite mezi ak presizyon.
3. Ki zòn aplikasyon anplifikatè lock-in?
Repons: anplifikatè Lock-in yo lajman ki itilize nan rechèch syantifik, pwodiksyon endistriyèl, ak jaden instrumentation presizyon. Nan eksperyans optik, anplifikatè fèmen yo itilize pou mezire entèferans optik, gaye optik, ak lòt fenomèn; nan jaden elektwonik, yo itilize yo pou detekte siyal fèb ak entèferans bri; nan jaden byomedikal la, yo itilize pou kontwòl ak siveyans aparèy tretman, ak sou sa. An jeneral, anplifikatè lock-in jwe yon wòl enpòtan nan amelyore presizyon mezi siyal ak repwesyon bri.
